LOOKMAG
A solução inteligente da natureza
LookMag é um dispositivo magnético utilizado para tratamento físico da água, do ponto de vista das incrustações inorgânicas, reduzindo ou eliminando as necessidades de produtos químicos, proporcionando benefícios econômicos e ambientais significativos.
A tecnologia utilizada em LookMag modifica a morfologia de formação das incrustações, dificultando a adesão das mesmas à superfície dos materiais, sendo grande parte destas arrastadas pelo fluxo. Ademais, LookMag possibilita a remoção de incrustações carbonáticas, deslocando o equilíbrio de formação de CaCO3 no mesmo sentido dos reagentes químicos, promovendo remoção deste sal de forma lenta e gradual.
APLICAÇÕES LOOKMAG

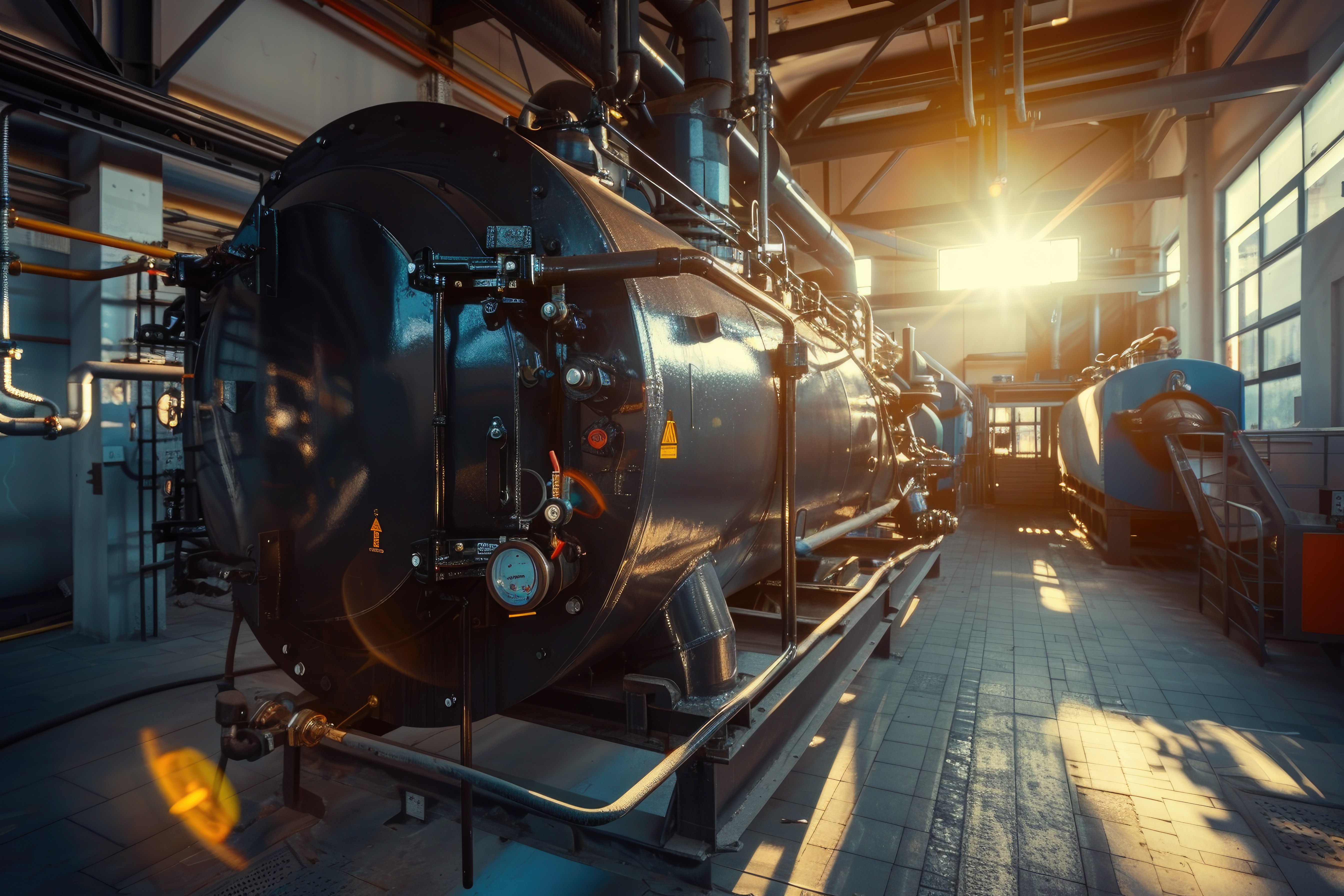

Utilidades
(ex.
caldeiras e
torres
de
resfriamento)

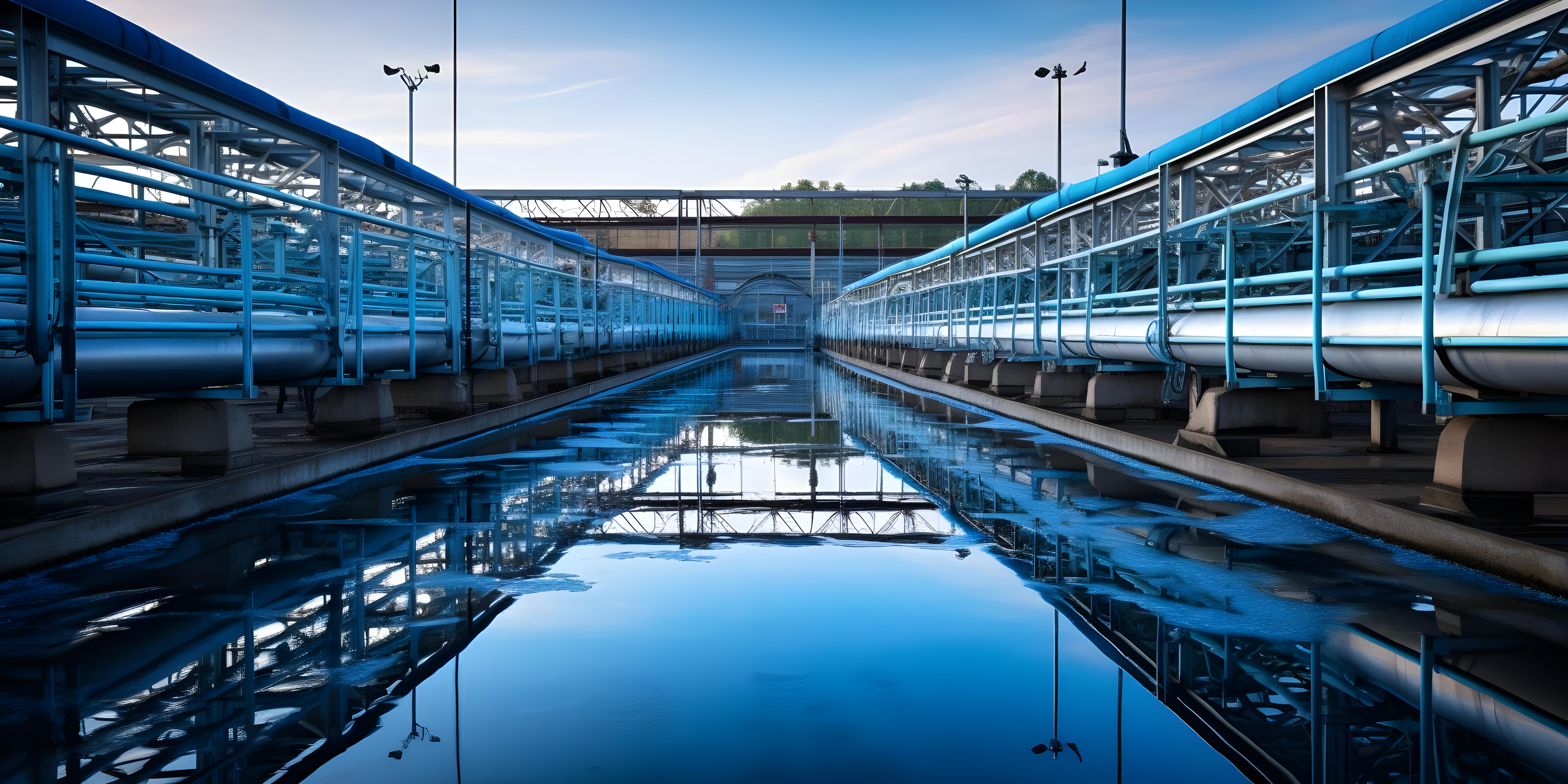

Estações de
tratamento de água
(ex: Sabesp, Cedae, Copasa, Sanepar, Corsan, Embasa, Saneago, etc.)

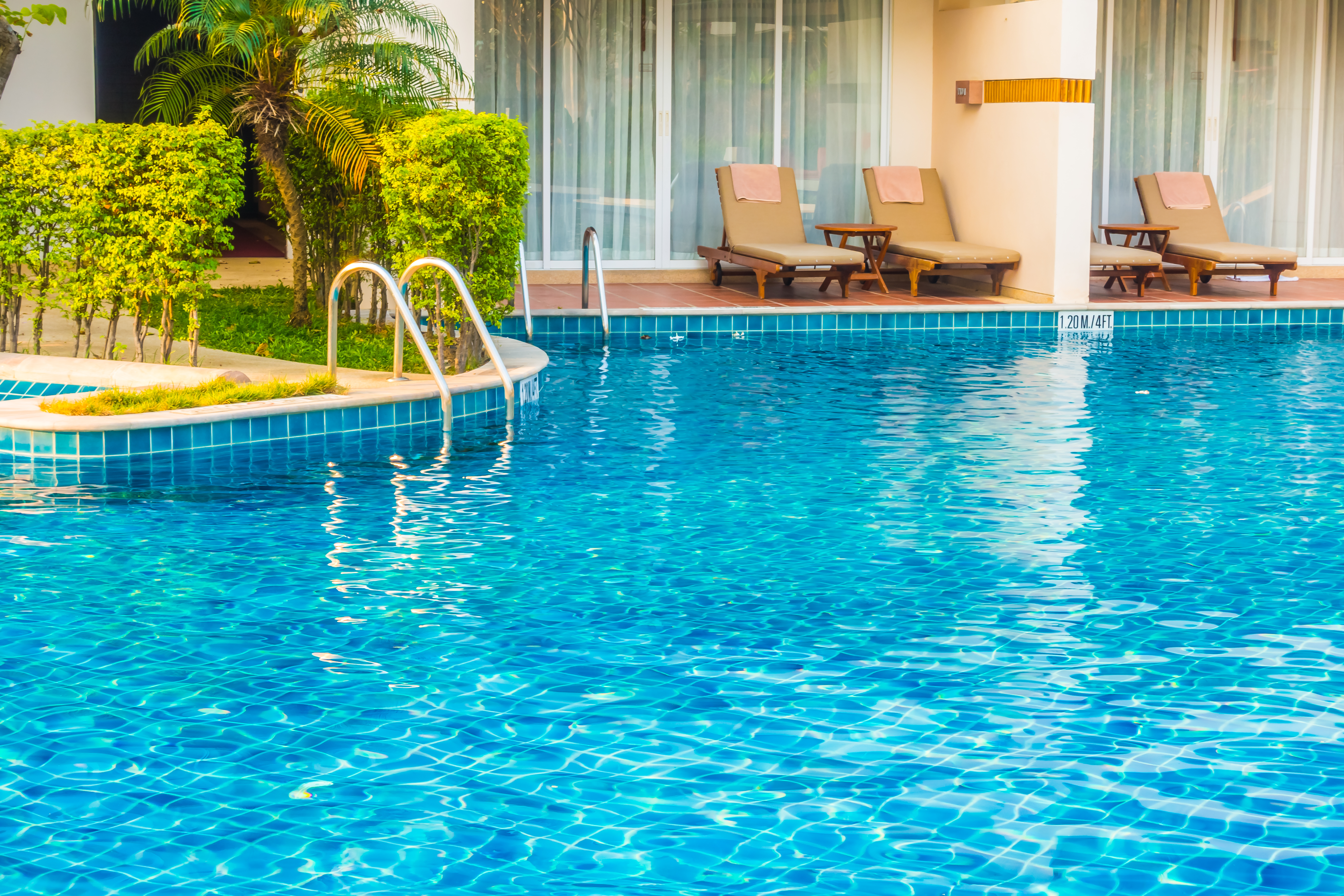

Domiciliar
(ex:
reservatórios
de
água,
piscinas,
etc.)

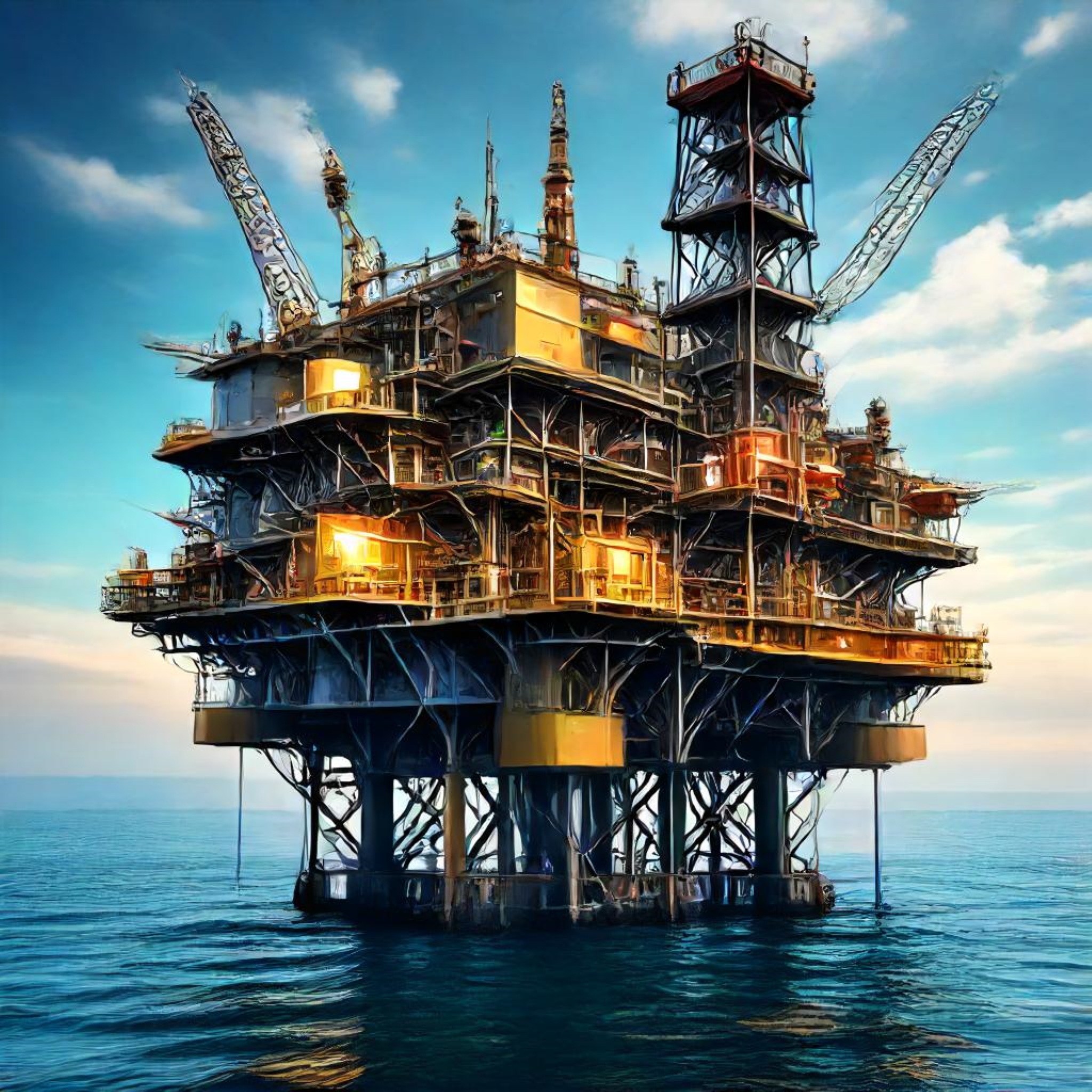

Produção
de petróleo
INCRUSTAÇÕES

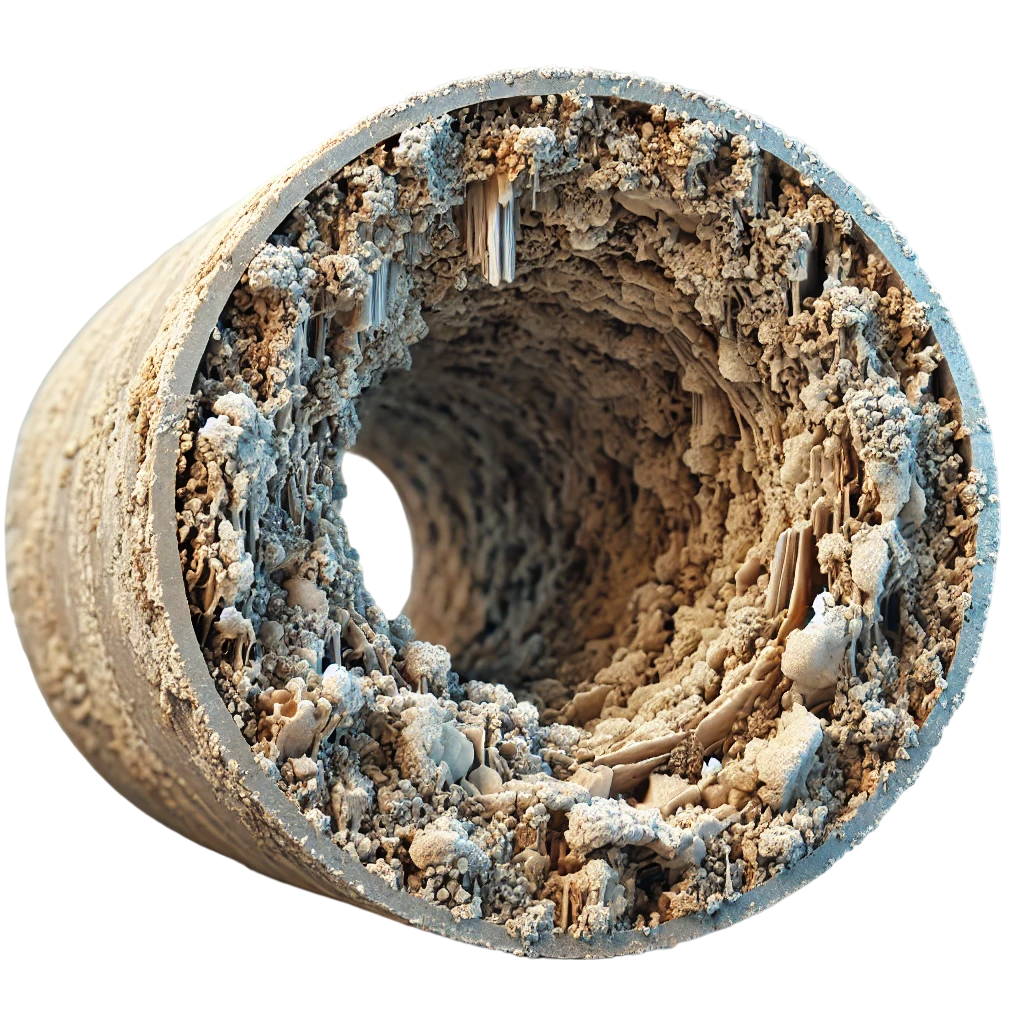

Incrustações (ou scale) podem ser definidas como compostos químicos de natureza inorgânica, inicialmente solúveis em soluções salinas e que precipitam podendo se acumular sobre a superfície de equipamentos e tubulações, gerando perdas em eficiência e produção. A incrustação é uma das maiores causas de problemas quanto a manutenção e operação dos equipamentos na indústria.
LookMag promove o tratamento da água, minimizando o processo de formação das incrustações, proporcionando maior tempo de operação dos equipamentos sem paradas indevidas para manutenção devido às incrustações e mantendo o processo sem oscilações de produção.
DISPOSITIVO LOOKMAG
Devido ao seu design proprietário, LookMag possui a flexibilidade de se alterar a intensidade e polaridade do campo magnético aplicado, através da mudança nas dimensões/tipo do imã empregado.
É este campo magnético que minimiza o processo de formação de incrustações inorgânicas e promove uma remoção gradativa das incrustações carbonáticas
já existentes.
Não é necessária nenhuma fonte de energia para que LookMag funcione.
Facilidade de manutenção
preventiva/corretiva.
De fácil instalação, o dispositivo consiste em um par de componentes magnéticos, fixados à uma tubulação através de tiras de nylon de ajuste rápido.
JÁ
ENVIAMOS MAIS DE
20 MIL
PARES PARA A
PETROBRAS
DADOS TÉCNICOS
A tecnologia da LookMag é a geração de um campo magnético gerado por ímãs de NdFeB, que são os mais avançados do mercado, com grau de magnetização entre N35 e N52. Graças ao seu design construtivo e às versões disponíveis, permite grande versatilidade de aplicação e garante maior integridade em ambientes mais agressivos, suportando altas temperaturas de trabalho de até 170 °C.
A intensidade do campo magnético apresentada pela LookMag apresenta versões com valores de 3800G e de 8000G.
| LookMag 3800 G | LookMag HTR 3800 G | LookMag HTR 8000 G | |
|---|---|---|---|
| Temperatura Máxima de Trabalho | 80ºC | 170ºC | 160ºC |
| Temperatura de Resistência Máxima (HRT) | 80ºC | 170ºC | 160ºC |
| Temperatura de Curie | 310ºC | 310ºC | 310ºC |
| Remanescência magnética | 14.400 G | 14.400 G | 14.400 G |
| Campo Magnético na Base do Ímã (Mín.) | 3800 G | 3800 G | 8000 G |
INSTALAÇÃO
LookMag é instalado na parte externa da tubulação, em pares, de forma não intrusiva e sem interrupção operacional, sem contato direto com o fluído e sem alterar sua composição química. A fixação do LookMag é realizada por abraçadeiras de nylon de ajuste rápido.
Após a instalação LookMag deve ser coberto com Etaflon (manta de polietileno expandido com poliéster aluminizado) ou lã de rocha, proporcionando maior proteção ao dispositivo.
DIMENSIONAMENTO

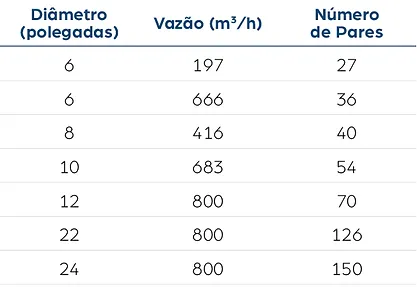

O quantitativo de LookMag é projetado de acordo com: o diâmetro; o comprimento da tubulação; vazão de água; a presença de acidentes no trecho (curvas, válvulas, etc.); a composição iônica do meio aquoso; e da temperatura. A tabela abaixo apresenta uma estimativa de pares de LookMag para prevenção de incrustações.
A tabela abaixo fornece uma estimativa de pares de LookMag de acordo com o diâmetro utilizado e uma sugestão de arranjo (linhas de LookMag e quantos pares por linha).
Cabe ressaltar que esta estimativa é referente a uma condição leve a moderada de potencial incrustante (composição iônica e temperatura) para um trecho reto de aproximadamente 200 metros de comprimento. Para cenários mais severos e/ou com mais acidentes na tubulação recomenda-se um aumento em torno de 50% deste quantitativo.
LookMag é a escolha ideal para prevenção e remoção de incrustações
